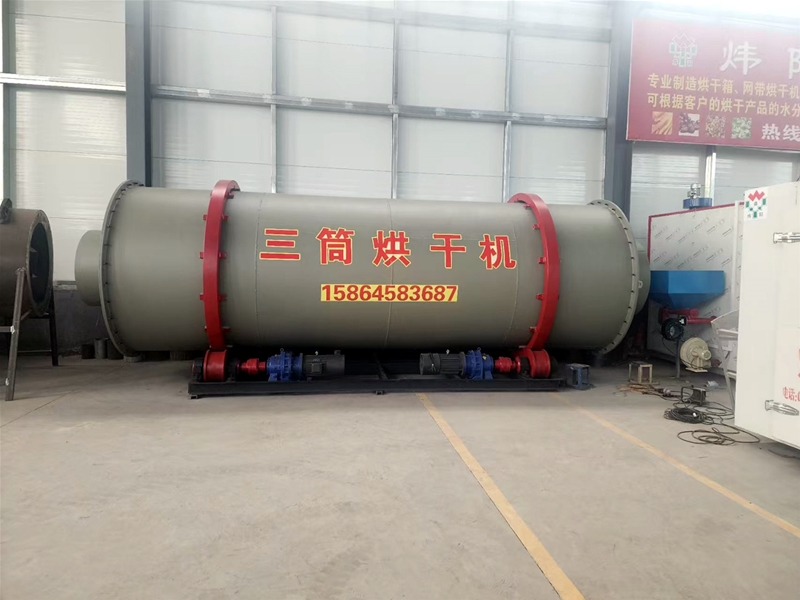

褐煤三筒烘干机

褐煤三筒烘干机

性能特点

1、三筒烘干机结构采用套筒式,使物料快速烘干。

2、设计筒体自我保温,使热效率达到80%以上。

3、产品构造精致,运转平稳。

4、烘干效果好,吨干料煤耗小于8kg。

5、燃料可适用煤油汽。能烘干20mm以下的块料料粉状物料。

6、比单筒烘干机减少占地面积50%左右,土建投资降低50%左右,电耗降低于60%。

7、可根据用户要求轻松调控所需要的终水份指标。

8、出气温度低,除尘设备使用时间长。

9、无需大小齿轮转动,采用拖轮转动。

10、出料温度低于60度。可连续生产包装。

工作原理

物料由供料装置进入三筒烘干机的内层,物料在内层的抄板下不断抄起、散落呈螺旋行进式实现热交换,物料移动内层的另一端进入中层,进行逆流烘干,物料在中层不断地被反复扬进,呈进两步退一步的行进方式,物料在中层既充分吸收内层滚筒散发的热量,又吸收中层滚筒的热量,同时又延长了干燥时间,物料在此达到干燥状态。然后物料从中层另一端而落入外层,物料在外层滚筒内呈矩形多回路方式行进,达到干燥效果的物料在热风作用下快速行进排出滚筒,没有达到干燥效果的湿物料因自重而不能快速行进,物料在此矩形抄板内进行充分干燥,由此达到烘干的目的。

技术参数

规格

Mode(m)


Ф2×4.5 Ф2.2×5 Ф2.5×6 Ф2.7×6.5 Ф3.0×6.5 Ф3.2×7 Ф3.6×8 Ф4.2×8

外筒直径(m)

Outer tube diameter


2 2.2 2.5 2.7 3.0 3.2 3.6 4.2

外筒长度(m)

Length of outer tube


4.5 5 6 6.5 6.5 7 8 8

筒体容积(m3)

Cylinder volume


14.13 18.99 29.43 37.19 45.92 56.27 81.39 110.78

筒体转速(r/min)

Cylinder speed


4-10 4-10 4-10 4-10 4-10 4-10 4-10 4-10

进气温度(℃)

The maximum intake air temperature


700-750 700-750 700-750 700-750 700-750 700-750 700-750 700-750

生产能力(T/h)

Capacity


13-18 15-23 20-28 24-33 35-40 40-60 55-75 70-120

电动机功率(kw)

Motor power


5.5×2 7.5×2 5.5×4 7.5×4 11×4 15×4 18.5×4 22×4
